Технические характеристики
Вес, кг -
36
Тип -
поршневой (для жидких и полужидких масс)
Габариты, мм -
860х360х800
Напряжение, В -
220
Мощность, кВт -
0,03
233 028.00 ₽.
под заказ
|
Тип оборудования
|
поршневой (для жидких и полужидких масс) |
|
Тип управления
|
автоматический |
|
Объем бункера, л
|
22 |
|
Производительность, циклов/мин
|
60 |
|
Диапазон дозирования, мл
|
15-370 (базовое исполнение), 5-130, 25-700, 45-1000 (опционально) |
|
Давление воздуха от компрессора (в комплект не входит), МПа
|
0,5-0,7 |
|
Потребление воздуха, л/мин
|
до 150 |
|
Мощность, кВт
|
0,03 |
|
Напряжение сети, В
|
220 |
|
Габариты ШхГхВ, мм
|
1040х400х770 |
|
Вес, кг
|
29 |
Назначение
Для автоматизации процесса точного дозирования, шприцевания и отсаживания масс высокой, средней и низкой вязкости (в том числе с низкой/высокой текучестью) даже с дополнительными включениями (вишня, изюм, нарезанные фрукты и т.п.).
Используется при производстве пончиков, рогаликов, сдобных булочек, круассанов, эклеров, слоеных трубочек, заварных пирожных, профитролей, печенья «Орешек» и «Грибок» и обычного отсадочного печенья, тортов, тарталеток и т.п. Для очень густых масс (например, вареное сгущённое молоко), следует использовать модель Danler NG-20 шестеренчатого типа.
Примером рабочих жидкостей могут служить: джемы, кремы, соусы сливочные, кремовые массы, бисквитное тесто, компоты, соки, майонезы, сгущённое молоко, салаты, холодец, распущенный мёд, масла, гели, технические жидкости, кремы и т.п.
Машины применяются для работы на предприятиях пищевой (в пекарнях, кафе, закусочных, на небольших хлебозаводах и любых других предприятиях общепита, занимающихся изготовлением пищевых изделий), фармацевтической, химической, парфюмерно-косметической промышленности.
Используется при производстве пончиков, рогаликов, сдобных булочек, круассанов, эклеров, слоеных трубочек, заварных пирожных, профитролей, печенья «Орешек» и «Грибок» и обычного отсадочного печенья, тортов, тарталеток и т.п. Для очень густых масс (например, вареное сгущённое молоко), следует использовать модель Danler NG-20 шестеренчатого типа.
Примером рабочих жидкостей могут служить: джемы, кремы, соусы сливочные, кремовые массы, бисквитное тесто, компоты, соки, майонезы, сгущённое молоко, салаты, холодец, распущенный мёд, масла, гели, технические жидкости, кремы и т.п.
Машины применяются для работы на предприятиях пищевой (в пекарнях, кафе, закусочных, на небольших хлебозаводах и любых других предприятиях общепита, занимающихся изготовлением пищевых изделий), фармацевтической, химической, парфюмерно-косметической промышленности.
Описание

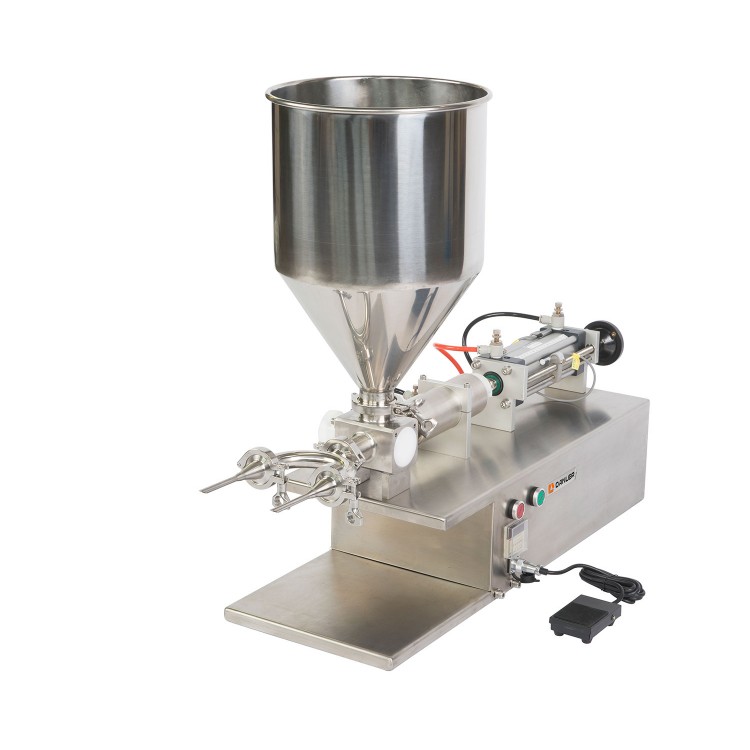

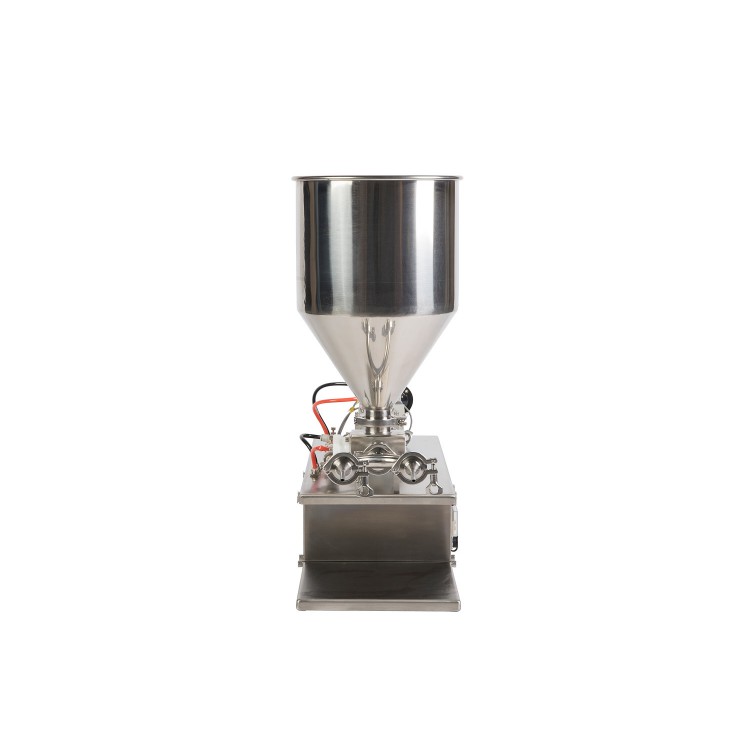

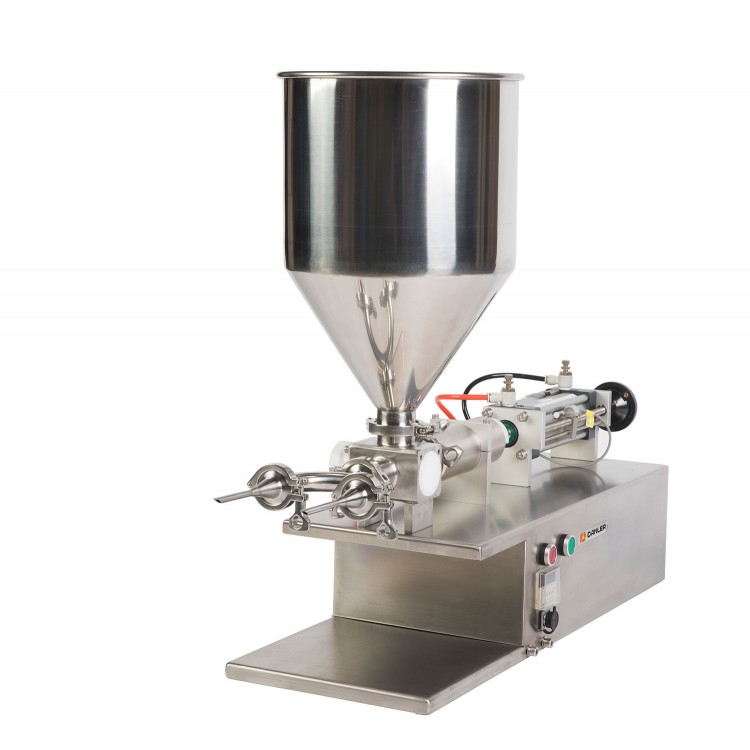

Шприц-дозатор поршневой Danler NF-22 представляет собой оборудование для автоматизации процесса отсаживания, шприцевания или дозирования. Машина работает в последовательном (автоматическом) или единичном (полуавтоматическом) режиме и требует присутствие оператора. Оператор с помощью органов управления определяет объем массы при нагнетании и втягивании, скорость движения поршня при нагнетании и втягивании, продолжительность паузы между дозами.
В комплект поставки включена педаль управления (для ножного или ручного управления, дублирующая кнопку запуска дозации/отсаживания) для повышения удобства работы и производительности оператора. Педаль позволяет задействовать ножное управление (оставляя руки свободными, например, для возможности одновременного шприцевания двух заготовок). Педаль можно разместить в удобном месте для оператора, и исключить необходимость постоянного дотягивания оператора до органов управления машины.
В комплект поставки включена педаль управления (для ножного или ручного управления, дублирующая кнопку запуска дозации/отсаживания) для повышения удобства работы и производительности оператора. Педаль позволяет задействовать ножное управление (оставляя руки свободными, например, для возможности одновременного шприцевания двух заготовок). Педаль можно разместить в удобном месте для оператора, и исключить необходимость постоянного дотягивания оператора до органов управления машины.
Базовая комплектация
- Корпус шприца дозатора с установленными элементами – 1 шт.
- Бункер объемом 22 литра – 1 шт.
- Педаль ножного управления – 1 шт.

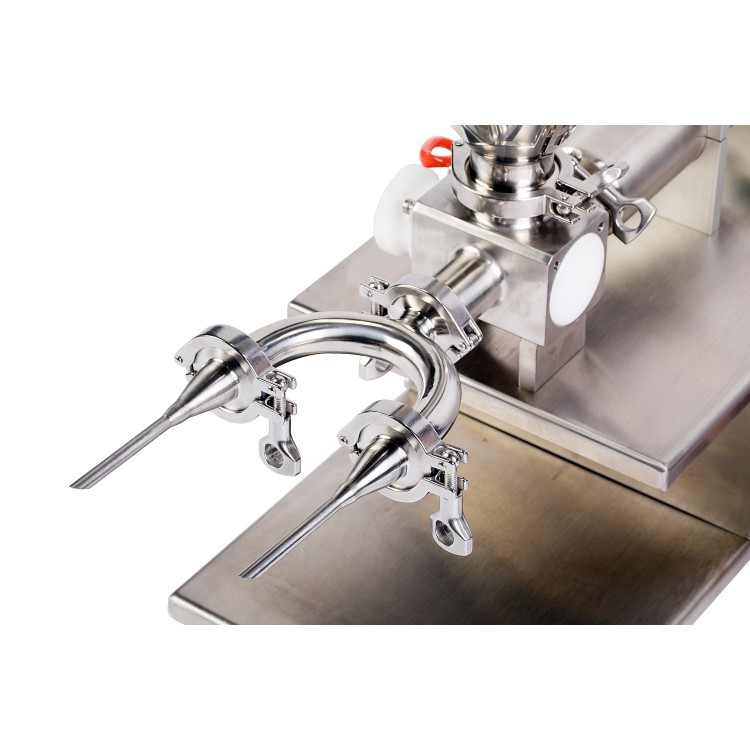

- Насадка для одновременного использования двух игл – 1 шт.
- Игла внешним диаметром 6 мм (внутренний диаметр 4 мм) – 2 шт.
- Игла внешним диаметром 8 мм (внутренний диаметр 6 мм) – 2 шт.
- Регулятор давления (выполнен с фильтром и влагоотделителем) с манометром и пневмошлангом – 1 шт.
- Пневмошланг – 1 шт.
- Кабель питания – 1 шт.
- Комплект ЗИП (прокладки разного диаметра и материала, заглушки пневмолинии, шестигранные монтажные ключи, очистные ершики, ручка для махового колеса) – 1 шт.
- Руководство по монтажу и эксплуатации на русском языке – 1 шт.
- Гарантийный талон – 1 шт.
- Транспортная упаковка (палета с деревянным габаритным каркасом с различными упаковочными элементами).
Особенности
- Универсальность, работает с жидким (текучими), полужидкими, полугустыми и густыми массами даже с небольшими включениями.
- Более высокая производительность по сравнению с шестеренчатыми аналогами. Однако, в отличии от шестеренчатого шприца-дозатора, не способен работать с очень густыми массами и неспособен отсаживать массу без циклов дозации.
- Поставляется покупателю с выбранном при заказе объёмом дозирования для конкретных потребностей, мл: 5-130 (базовое исполнение), опционально: 15-370, 25-700 или 45-1000. Диапазон дозирования определяет устанавливаемый заборный начинку гидроцилиндр.
- Легкая и удобная регулировка объема дозы при использовании выбранного гидроцилиндра маховым колесом (регулирование хода пневмоцилиндра) без дополнительных манипуляций, как у большинства моделей с электроприводом.
- Простота и высочайшая надежность пневмопривода. В отличии от аналогичных моделей с электрическим приводом, отсутствует износ редуктора (зубчатых передач), асинхронного двигателя (работающего в цикличном режиме с малыми диапазонами включения), и других подвижных соединений. Шприц подключается к имеющейся пневмонии (компрессору) с давлением воздуха 0,5-0,7 МПа. Компрессор в комплект поставки не входит.
- Высокая точность дозирования на всем сроке эксплуатации обеспеченная наличием поворотного отсекателя (также предотвращающего нештатное просачивание массы через иглу во время смены изделия или насадок) и отсутствием износа зубчатых передач.
- Поворотный отсекатель по сравнению с возвратно-поступательным клапаном у аналогичных моделей, позволяет оборудованию работать даже с высокотекучими жидкостями (вода, компот, сок и т.п.), снижает вероятность образования «капель начинки» на игле или другой насадки при работе, исключая возможность ее попадания на внешнюю поверхность заготовки, что повышает общее качество и привлекательность внешнего вида выпускаемой продукции. Регулируя скорость его срабатывания, можно добиться даже небольшого всасывания массы обратно с конца иглы, тем самым предотвратив попадание начинки на изделие при очередном прокалывании, что повышает его качество.
- Работает в последовательном (автоматическом) режиме, при котором оператор после выставления объема дозы и таймера, запускает машину однократно, занимаясь только сменой наполняемых заготовок без лишних манипуляций с машиной.
- Работает в единичном (полуавтоматическом) режиме, при котором оператор посредствам педали управления или электромеханической панели управления дает команду на каждый впрыск начинки в заполняемое изделие.
- Возможность дроссельного регулирования скорости гидроцилиндров (напорной и всасывающей магистрали пневмоцилиндра) для обеспечения высокой производительности исходя из различных свойств шприцуемой/отсаживаемой массы.
- Корпус шприца и все элементы (кроме отсекателя) контактирующие с начинкой (бункер, двойная насадка, иглы) выполнены из нержавеющей стали AISI 304 для повышения износостойкости и предотвращения коррозии. Отсекатель выполнен из фторопласта.
- Кламп (CLAMP) соединения всех основных съемных узлов, которые более износостойки, надежны, менее чувствительны к загрязнениям, удобны и обеспечивают простоту и высокую скорость отсоединения элементов в отличии от резьбовых соединений.
- Большой бункер 22 литра для предотвращения необходимости частой остановки машины и долива массы.
- Расширенная базовая комплектация по сравнению с аналогичными моделями, исключающая необходимость докупки дополнительных элементов при монтаже и начале эксплуатации оборудования: бункер 22 л., педаль управления, насадка для одновременного использования двух игл, две иглы внешним диаметром 6 мм и две иглы внешним диаметром 8 мм, регулятор давления (выполнен с фильтром и влагоотделителем) с манометром, пневмошланги, комплект ЗИП.
- Опционально, возможна комплектация увеличенными бункерами (30л и 40л), фотодатчиком наличия продукта, мешалкой начинки в бункере, шлангами 1м; 1,5м; 2м длины, шлангами с пистолетом с отсекателем для наполнения/отсаживания различных масс, насадки для намазки коржей (мультиголовой), аппаратом для подогрева загрузочного бункера и различными удлиняющими и формообразующими насадками, что превращает шприц в небольшую отсаживающую машину.
| Свойства | |
| Вес, кг | 36 |
| Тип | поршневой (для жидких и полужидких масс) |
| Габариты, мм | 860х360х800 |
| Напряжение, В | 220 |
| Мощность, кВт | 0,03 |
